Come funzionano le barriere fotoelettriche per porte

pochi secondi fa
Tempo di lettura: 9 min

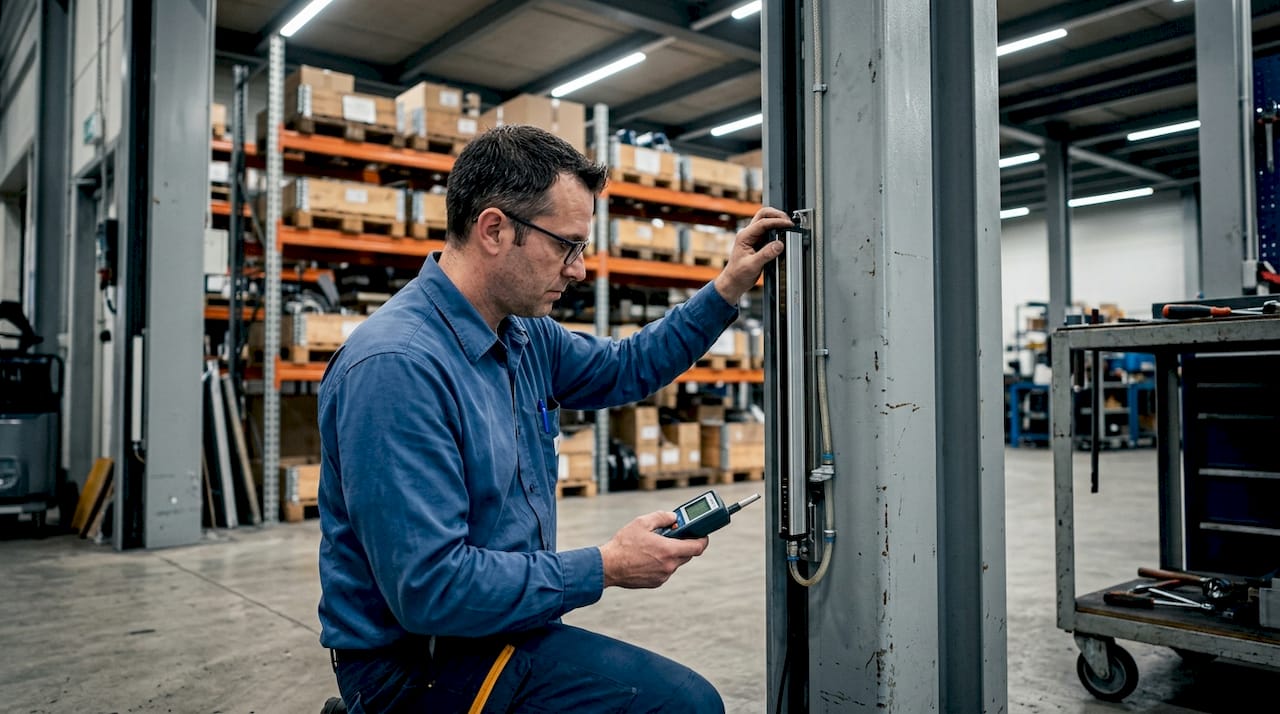

Un tecnico sta montando una barriera fotoelettrica su una porta industriale.

In breve:

Le barriere fotoelettriche per porte creano fasci infrarossi invisibili che rilevano interruzioni e attivano l’arresto o l’apertura.
Sono dispositivi di sicurezza attiva certificati che garantiscono protezione in ambienti industriali e domestici, rispettando le norme CEI EN IEC 61496 e ISO 14119.

Le barriere fotoelettriche per porte sono dispositivi di sicurezza attiva che creano un piano invisibile di fasci infrarossi tra un emettitore e un ricevitore: quando un oggetto o una persona interrompe quel fascio, il sistema invia immediatamente un segnale di arresto o apertura. Capire come funzionano le barriere fotoelettriche porte significa conoscere il cuore dell’automazione sicura, sia in un garage domestico sia in un ambiente industriale. Le norme CEI EN IEC 61496 e ISO 14119 regolano la progettazione e la scelta di questi dispositivi, rendendo la valutazione del rischio un passaggio obbligatorio. Gsgporteverona integra questi sistemi nelle proprie porte sezionali, basculanti e blindate per garantire protezione concreta a ogni apertura.

Come funzionano le barriere fotoelettriche nelle porte: principio base

Le barriere fotoelettriche generano un piano di rilevamento invisibile con fasci infrarossi tra emettitore e ricevitore, con tempi di risposta compresi tra 5 e 20 ms. Questa velocità garantisce che il segnale di arresto arrivi prima che qualsiasi parte del corpo raggiunga la zona di pericolo. La risoluzione può scendere fino a 10 mm, sufficiente per rilevare le dita di un adulto con piena affidabilità.

Il principio è semplice: l’emettitore trasmette una serie di raggi infrarossi in sequenza rapida, il ricevitore li legge uno per uno. Se anche un solo raggio non arriva a destinazione, il sistema attiva l’uscita di sicurezza. Questo meccanismo rende le barriere fotoelettriche fondamentalmente diverse da un semplice sensore di presenza: non rilevano solo «qualcosa c’è», ma identificano con precisione dove si trova l’interruzione.

Le barriere fotoelettriche sono spesso considerate semplici componenti di comodità, ma rappresentano una protezione attiva certificata che rende possibile l’automazione sicura. Senza di esse, una porta automatica non potrebbe muoversi in presenza di persone senza rischiare un incidente.

Quali sono i principali tipi di barriere fotoelettriche per porte?

I tre tipi principali sono: a barriera passante, retroriflettenti e a tecnologia 3D. Ogni tipologia ha caratteristiche tecniche e campi di applicazione distinti.

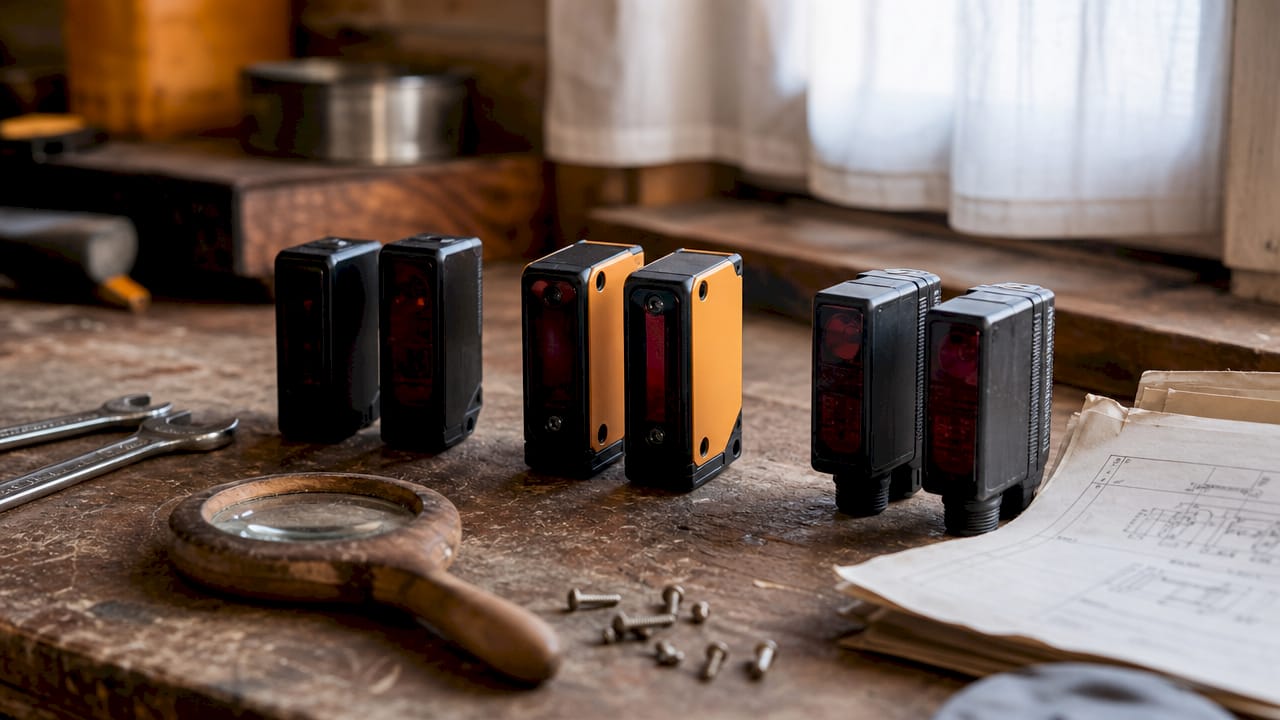

Tipologie di barriere fotoelettriche installate sul banco di lavoro

Barriere a passaggio diretto (through-beam): l’emettitore e il ricevitore si trovano su lati opposti del varco. I sensori a barriera passante funzionano bene oltre i 10 metri e resistono meglio alla polvere e alle interferenze. Sono la scelta standard per porte industriali pesanti e ambienti gravosi.

Sensori retroriflettenti: emettitore e ricevitore stanno sullo stesso lato, il fascio rimbalza su un riflettore. Coprono distanze fino a 10 metri e riducono i costi di cablaggio perché richiedono un solo punto di alimentazione. Sono adatti a porte di medie dimensioni in ambienti meno critici.

Sistemi 3D: integrano tecnologia radar o stereo-visione con il rilevamento ottico. Nei sistemi di porte automatiche per ascensori, le barriere 3D riducono i falsi allarmi rispetto ai sistemi 2D tradizionali, aumentando l’affidabilità in ambienti complessi con molte persone in movimento.

Tipo	Distanza massima	Punti di forza	Limite principale
Barriera passante	Oltre 10 m	Alta affidabilità, resistente alla polvere	Cablaggio su due lati
Retroriflettente	Fino a 10 m	Cablaggio semplice, costi ridotti	Meno affidabile in ambienti polverosi
Sistema 3D	Variabile	Pochi falsi allarmi, ambienti complessi	Costo più elevato

Un consiglio: scegli la barriera passante quando l’ambiente è polveroso o umido e la distanza supera i 5 metri; opta per il retroriflettente solo in contesti puliti e con budget limitato.

Come funzionano nella pratica le barriere fotoelettriche automatiche?

Nella pratica, il funzionamento si articola in tre fasi: emissione, rilevamento e risposta. L’emettitore invia i fasci infrarossi in cicli continui. Il ricevitore confronta il segnale atteso con quello ricevuto e, in caso di discrepanza, attiva l’uscita di sicurezza in meno di 20 ms.

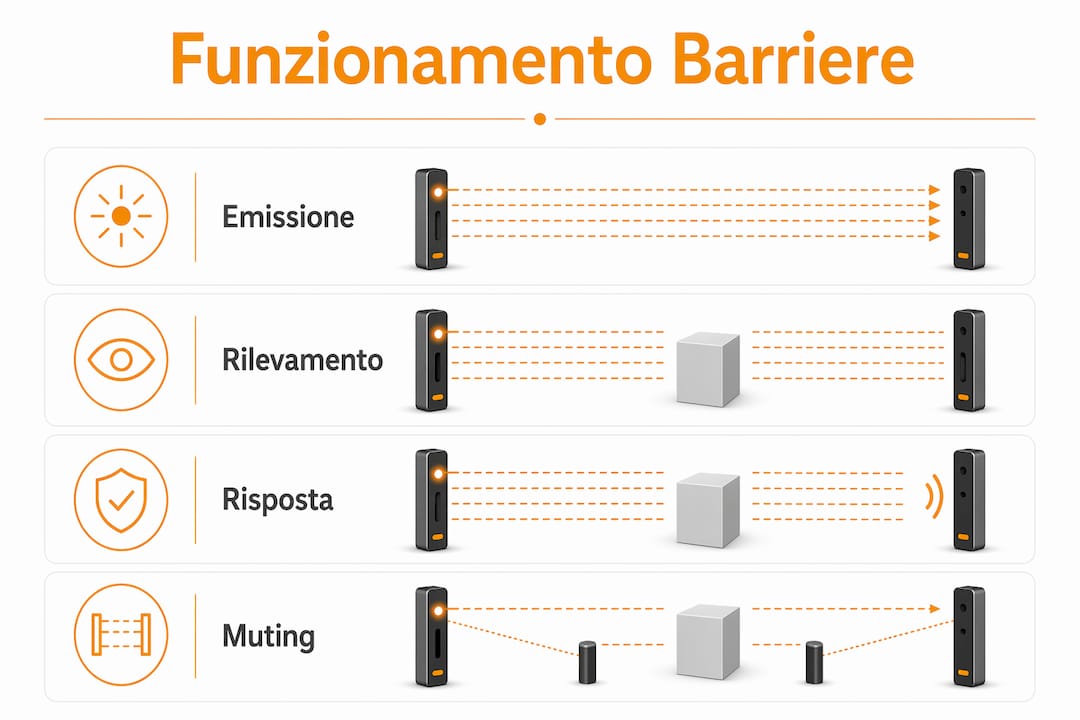

Schema verticale che illustra in modo chiaro e dettagliato come funzionano le barriere fotoelettriche automatiche

Le applicazioni più avanzate includono la funzione di muting, che consente il passaggio sicuro di materiali senza fermare la macchina. Il muting separa il transito di merci

dal transito di persone: sensori ausiliari riconoscono il pallet o il bancale e disattivano temporaneamente la barriera solo per quella sequenza. Le certificazioni Type 4, PL e e Cat. 4 garantiscono che questa disattivazione avvenga in modo controllato e sicuro.

Le barriere fotoelettriche sono insostituibili quando serve alta risoluzione e bassa latenza, soprattutto per rilevare dita e mani in prossimità di punti di schiacciamento. Questo le rende la scelta preferita per porte sezionali con pannelli pesanti, dove il margine di errore è zero.

Ecco le funzioni operative principali che un buon sistema deve garantire:

Rilevamento continuo su tutta l’altezza del varco, senza zone cieche
Tempo di risposta inferiore a 20 ms per le applicazioni standard, inferiore a 5 ms per quelle ad alto rischio
Autodiagnosi interna che segnala guasti prima che diventino pericolosi
Muting controllato per il passaggio di materiali in ambienti industriali

Segnalazione ottica dello stato (verde = libero, rosso = interrotto) per l’operatore

Un consiglio: verifica sempre che il tempo di risposta dichiarato dal produttore sia compatibile con la distanza di sicurezza calcolata secondo la norma EN ISO 13855: un tempo inferiore a 5 ms permette di installare la barriera più vicino alla zona di pericolo, migliorando l’ergonomia del passaggio.

Come installare le barriere fotoelettriche per porte: le migliori pratiche

L’installazione corretta determina l’efficacia del sistema. Un allineamento impreciso tra emettitore e ricevitore è la causa più frequente di falsi allarmi e mancati rilevamenti.

Posizionamento: installa l’emettitore e il ricevitore perfettamente allineati sull’asse verticale del varco. Usa una livella laser per verificare la perpendicolarità. Anche uno scostamento di pochi millimetri può ridurre la portata utile del sistema.
Altezza di montaggio: copri tutta l’altezza del varco pericoloso. Per una porta di garage standard, la barriera deve partire da non più di 300 mm dal suolo e arrivare almeno all’altezza delle spalle di un adulto.
Cablaggio: usa cavi schermati per ridurre le interferenze elettromagnetiche, soprattutto in ambienti con motori o inverter nelle vicinanze. Collega il cavo di terra prima di qualsiasi altro conduttore.
Test di funzionamento: dopo l’installazione, interrompi manualmente ogni fascio con un oggetto di diametro pari alla risoluzione minima dichiarata. Il sistema deve rispondere ogni volta senza eccezioni.

Manutenzione periodica: pulisci le ottiche con un panno morbido ogni 3–6 mesi. Controlla il serraggio dei supporti e verifica che non ci siano vibrazioni che alterino l’allineamento nel tempo.

La funzione di automonitoraggio nelle barriere di Tipo 4 consente diagnosi continue e segnala degradi prima che causino arresti imprevisti. Questo riduce i fermi non pianificati e mantiene la produttività in ambienti industriali. Per le installazioni domestiche, l’automonitoraggio offre la certezza che il sistema funzioni correttamente anche dopo mesi di inattività invernale.

L’errore più comune da evitare è installare la barriera troppo lontana dalla zona di pericolo per «sicurezza». Paradossalmente, una distanza eccessiva aumenta il rischio perché lascia spazio a manovre pericolose dopo l’interruzione del fascio. Il calcolo della distanza di sicurezza va fatto secondo le norme, non a occhio.

Applicazioni tipiche delle barriere fotoelettriche per porte

Le barriere fotoelettriche trovano impiego in contesti molto diversi, con requisiti tecnici e di sicurezza differenti.

Porte sezionali e basculanti per garage domestici: proteggono da schiacciamenti durante la chiusura. La barriera rileva la presenza di bambini, animali o oggetti dimenticati sul pavimento e arresta il pannello prima del contatto. Gsgporteverona integra questi sistemi nelle porte per garage come dotazione di sicurezza standard.
Porte a scorrimento automatico in edifici pubblici e condomini: garantiscono che il pannello non si chiuda su un passante lento o su una carrozzina. La sicurezza nelle porte condominiali dipende in larga misura dalla qualità del sistema fotoelettrico installato.
Porte industriali e magazzini: proteggono i lavoratori nei punti di accesso con traffico misto di persone e carrelli elevatori. Qui si usano barriere con certificazione Type 4 e PL e, le più alte disponibili.
Ascensori e piattaforme elevatrici: le barriere 3D rilevano persone e oggetti nella soglia della cabina, evitando chiusure accidentali con passeggeri ancora a metà uscita.

Porte blindate con accesso controllato: le barriere fotoelettriche si integrano con i sistemi di controllo accessi per registrare i passaggi e bloccare la chiusura in caso di doppio transito non autorizzato.

Come scegliere la barriera fotoelettrica giusta per le proprie porte

La scelta dipende da quattro parametri principali: risoluzione, distanza di rilevamento, grado di protezione IP e classe di sicurezza richiesta dalla norma.

Risoluzione: per rilevare le dita serve una risoluzione di 14 mm o inferiore. Per rilevare solo corpi interi, bastano risoluzioni di 70 mm o più, con costi inferiori.
Classe di sicurezza: secondo le norme CEI EN IEC 61496 e ISO 14119, la classe va determinata dalla valutazione del rischio. Le porte domestiche richiedono generalmente il Tipo 2; le applicazioni industriali ad alto rischio richiedono il Tipo 4 con PL e.
Grado di protezione IP: in ambienti con polvere o umidità, scegli almeno IP65. Per ambienti con getti d’acqua diretti, serve IP67 o superiore.
Distanza di rilevamento: verifica che la portata dichiarata superi di almeno il 20% la distanza reale di installazione, per mantenere un margine di affidabilità nel tempo.

La sicurezza delle barriere fotoelettriche va valutata nel contesto del rischio specifico: non esistono soluzioni universali. La scelta consapevole basata sulla norma è l’unico approccio che garantisce protezione reale e conformità legale.

Punti chiave

Le barriere fotoelettriche per porte garantiscono sicurezza attiva attraverso fasci infrarossi con tempi di risposta tra 5 e 20 ms, scelti in base alla classe di rischio definita dalle norme CEI EN IEC 61496 e ISO 14119.

Punto	Dettagli
Principio di funzionamento	Fasci infrarossi tra emettitore e ricevitore rilevano interruzioni in 5–20 ms e attivano l’arresto.
Tipi principali	Barriera passante per lunghe distanze, retroriflettente per costi ridotti, 3D per ambienti complessi.
Classe di sicurezza	Tipo 2 per uso domestico, Tipo 4 con PL e per applicazioni industriali ad alto rischio.
Installazione corretta	Allineamento preciso, cavi schermati e test su ogni fascio sono passaggi non negoziabili.
Manutenzione	Pulizia delle ottiche ogni 3–6 mesi e verifica dell’automonitoraggio prevengono guasti imprevisti.

La mia esperienza con le barriere fotoelettriche: quello che i manuali non dicono

Ho visto installazioni perfette sulla carta che fallivano dopo sei mesi perché nessuno aveva considerato le vibrazioni del motore del portone. L’emettitore si era spostato di tre millimetri. Tre millimetri bastano per generare falsi allarmi quotidiani e, nel peggiore dei casi, per creare una zona cieca proprio dove non te lo aspetti.

La verità è che la tecnologia delle barriere fotoelettriche è matura e affidabile. Il problema non è quasi mai il dispositivo: è l’installazione frettolosa e la manutenzione assente. Chi installa una barriera e poi non la tocca per cinque anni sta scommettendo sulla fortuna, non sulla sicurezza.

Un altro aspetto che sottovalutano in molti è la scelta della classe di sicurezza. Ho visto proprietari di abitazioni installare barriere industriali Type 4 su un garage domestico, spendendo tre volte il necessario. Ho visto il contrario ancora più spesso: barriere da supermercato su porte industriali con traffico di carrelli elevatori. La norma esiste proprio per evitare entrambi gli errori.

Il consiglio che do sempre è questo: fai fare la valutazione del rischio prima di scegliere il dispositivo, non dopo. Costa poco tempo e risparmia molto denaro. E quando scegli un fornitore di porte, verifica che le barriere integrate siano certificate e non semplici accessori di serie aggiunti per abbassare il prezzo.

— Paolo

Porte sicure con barriere fotoelettriche integrate: le soluzioni Gsgporteverona

Gsgporteverona progetta e installa porte con sistemi di sicurezza fotoelettrica integrati, selezionati in base alle esigenze specifiche di ogni cliente. Le porte sezionali e le porte basculanti

del catalogo includono barriere certificate che coprono l’intera altezza del varco, con garanzia di 5 anni e manutenzione annuale programmata.

Per chi cerca una soluzione completa, Gsgporteverona offre preventivazione gratuita, installazione professionale e assistenza post-vendita. Le detrazioni fiscali del 50% si applicano anche ai sistemi di sicurezza integrati, riducendo il costo reale dell’investimento. Contatta Gsgporteverona per ricevere una consulenza tecnica e scoprire quale configurazione è più adatta al tuo portone.

Domande frequenti

Cos’è una barriera fotoelettrica per porte?

Una barriera fotoelettrica è un dispositivo di sicurezza che genera fasci infrarossi tra un emettitore e un ricevitore. Quando un oggetto o una persona interrompe il fascio, il sistema arresta o inverte il movimento della porta.

Qual è il tempo di risposta di una barriera fotoelettrica?

I tempi di risposta standard sono compresi tra 5 e 20 ms. Le barriere con tempi inferiori a 5 ms permettono un’installazione più vicina alla zona di pericolo, migliorando la sicurezza ergonomica.

Quale classe di sicurezza serve per un garage domestico?

Per un garage domestico è generalmente sufficiente una barriera di Tipo 2. Le applicazioni industriali con alto rischio richiedono il Tipo 4 con livello di prestazione PL e, secondo le norme CEI EN IEC 61496 e ISO 14119.

Con quale frequenza va fatta la manutenzione delle barriere fotoelettriche?

Le ottiche vanno pulite ogni 3–6 mesi. L’allineamento e il serraggio dei supporti vanno verificati almeno una volta all’anno per prevenire falsi allarmi e garantire il corretto funzionamento.

Cosa significa la funzione muting nelle barriere fotoelettriche?

Il muting è una funzione che disattiva temporaneamente la barriera per consentire il passaggio di materiali, come pallet o bancali, senza fermare il ciclo produttivo. Sensori ausiliari verificano che si tratti di merci e non di persone prima di autorizzare la disattivazione.
