Misurare il vano porta garage: guida pratica completa
- 1 giorno fa
- Tempo di lettura: 11 min
In breve:
Per installare correttamente una porta da garage, bisogna rispettare larghezza, altezza, profondità e spazi laterali, misurandoli con precisione. Un rilievo professionale garantisce misure accurate, evitando costose opere murarie impreviste e problemi di montaggio. Gsgporteverona offre sopralluoghi tecnici gratuiti e soluzioni su misura per ogni tipo di vano irregolare.
Quattro misure ti separano dall’ordine giusto: larghezza luce netta, altezza luce netta, profondità utile e spazio laterale e sopra il vano. Segna questi numeri prima di qualsiasi preventivo, perché un errore di pochi centimetri può costringere a opere murarie impreviste o a riordinare la porta da capo.
Le misure di riferimento da tenere a mente:
Larghezza luce netta: misura in tre punti (alto, centro, basso) e usa il valore minimo
Altezza luce netta: misura da pavimento finito al bordo superiore del varco, in tre punti (sinistra, centro, destra)
Profondità utile: dalla linea del varco alla parete posteriore, o al primo ostacolo che impedirebbe lo scorrimento della porta
Spazio laterale: almeno 10 cm per lato, necessari per le guide
Spazio sopra il vano: 20–25 cm liberi per cassonetto e molle, indispensabili sui portoni sezionali
Non basarti mai sulle misure della porta esistente: i portoni montati in passato sono spesso stati adattati al vano, non il contrario. Misura sempre il muro nudo. Se hai dubbi su travi, impianti o irregolarità strutturali, Gsgporteverona offre un sopralluogo tecnico con rilievo certificato e preventivo gratuito.
Indice
Come misurare il vano passo dopo passo: larghezza, altezza, profondità e laterali
Come cambiano le misure a seconda del tipo di porta che vuoi installare?
Quali sono le dimensioni standard più diffuse in Italia e le tolleranze da rispettare?
Quando ha senso richiedere un sopralluogo tecnico professionale?
Template e checklist di misurazione: cosa includere e come usarlo
Quali strumenti ti servono prima di iniziare a misurare?
Arrivare al rilievo senza gli strumenti giusti significa tornare due volte. Prepara in anticipo:
Metro a nastro rigido in acciaio, almeno 5 m (preferibilmente 7,5 m per garage profondi)
Livella a bolla per verificare se il pavimento è in piano
Scala stabile o gradino sicuro per raggiungere l’architrave
Torcia o luce portatile per illuminare angoli e soffitto
Blocnotes e matita oppure uno smartphone per annotare e fotografare
Prima di misurare, rimuovi tutti gli ostacoli temporanei: biciclette, scaffali, scatole appoggiate alle pareti. Se la vecchia porta è ancora montata, smontala o misura direttamente il muro nudo, ignorando il telaio esistente. Verifica anche il pavimento: un gradino o una soglia rialzata cambia l’altezza utile del varco.
Lavora sempre con un’altra persona presente, soprattutto quando usi la scala. Le condizioni di luce contano: un angolo buio nasconde travi, tubazioni o corpi illuminanti che interferiscono con le guide.
Un consiglio: scatta almeno quattro foto prima di iniziare: una frontale del varco dall’esterno, una dall’interno verso il soffitto, una per ciascun muretto laterale. Salvale con le misure annotate nello stesso file o cartella: quando invii i dati al fornitore, queste immagini valgono più di mille parole.

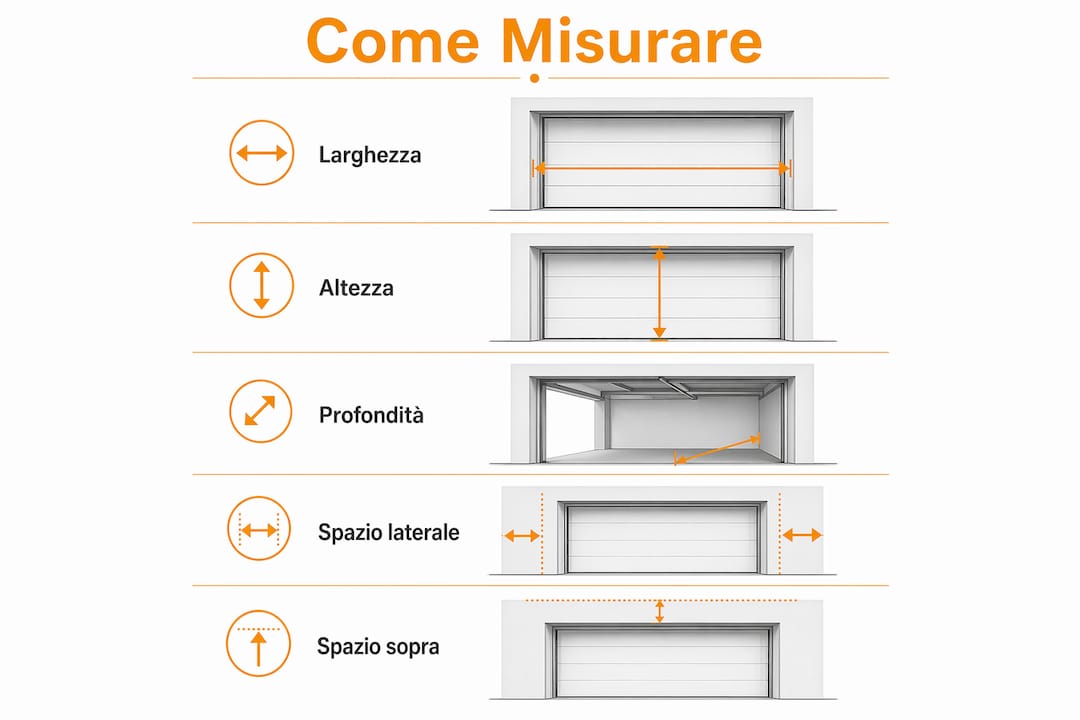

Come misurare il vano passo dopo passo: larghezza, altezza, profondità e laterali

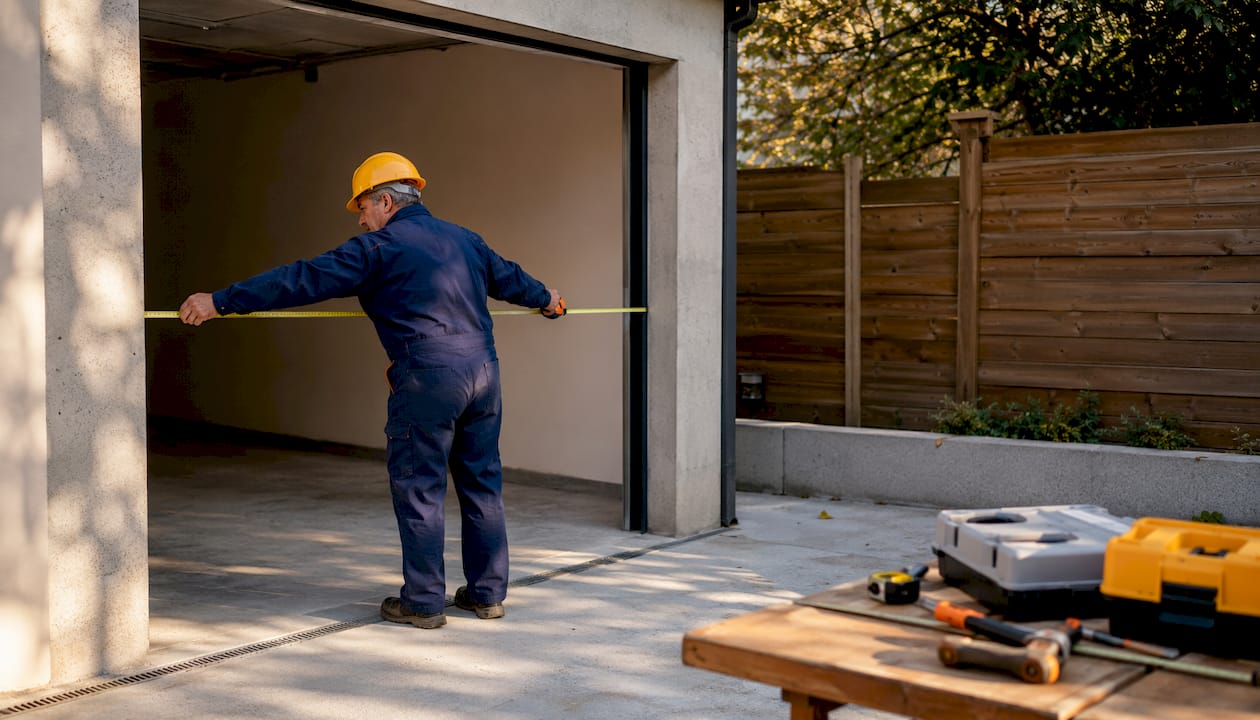

1. Larghezza del varco
Posiziona il metro orizzontalmente all’interno del varco, da stipite a stipite, in tre punti: vicino al soffitto, a metà altezza e vicino al pavimento. Annota tutti e tre i valori. Usa sempre il minore: è quello che determina la larghezza massima della porta che può entrare nel vano.
La luce netta è la distanza tra le superfici interne dei muri, non tra i rivestimenti o i telai esistenti. Se c’è un telaio in ferro o legno, misura il muro nudo, non il telaio.

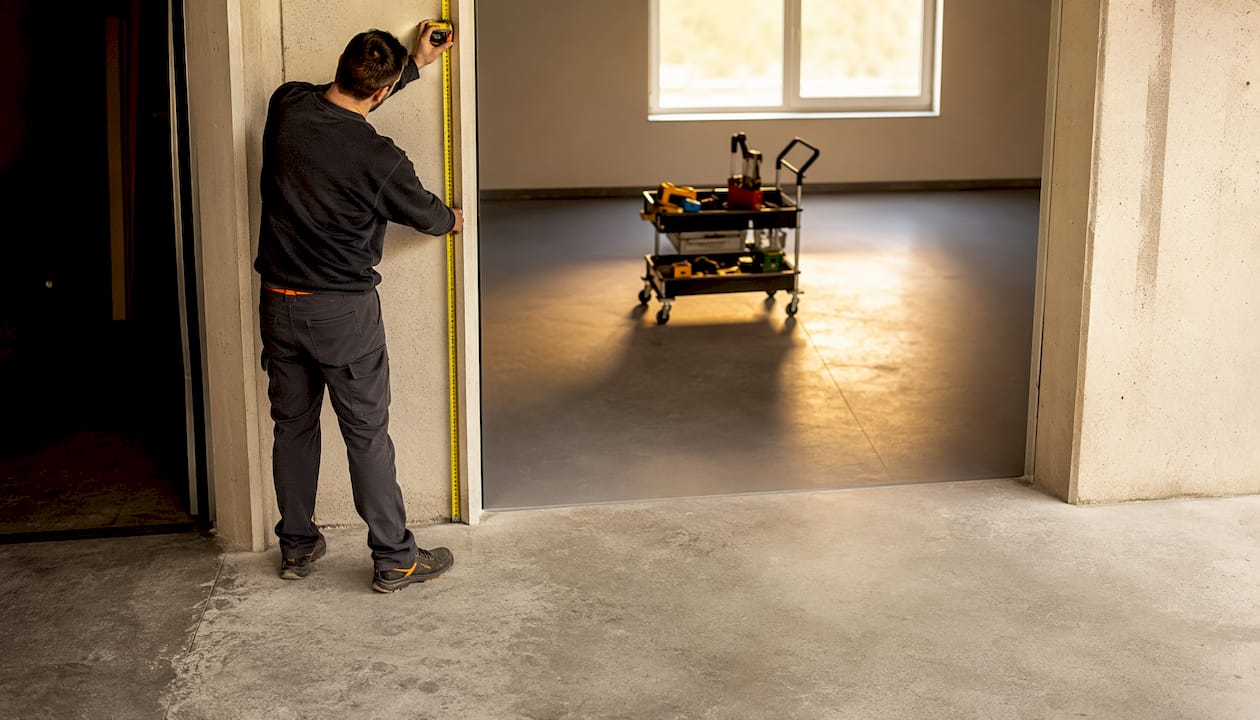

2. Altezza del varco
Misura da pavimento finito (non dal massetto grezzo, se il pavimento non è ancora posato) al bordo superiore del varco, in tre punti: sinistra, centro, destra. Annota il valore minimo. Verifica la presenza di soglie, gradini o dislivelli tra interno ed esterno: anche un gradino di 3 cm modifica il calcolo dell’altezza utile.
3. Profondità utile e spazio per automatismi
Misura dalla linea del varco fino alla parete posteriore del garage, o fino al primo ostacolo fisso (trave, tubazione, scaffale a muro). Per le porte sezionali, i pannelli scorrono lungo il soffitto durante l’apertura: serve spazio sufficiente per accoglierli. Se prevedi un’automazione con motore a soffitto, aggiungi circa 7–8 cm sull’altezza per l’apriporta a catena.
4. Muretti laterali e spazio per le guide
Misura la distanza tra il bordo sinistro del varco e il muro laterale sinistro, poi ripeti a destra. Servono almeno 10 cm per lato per installare le guide verticali. Se lo spazio è inferiore, alcune tipologie di porta non sono installabili senza modifiche murarie.
5. Spazio sopra il varco (architrave)
Misura la distanza tra il bordo superiore del varco e il soffitto. Per i sezionali, lo spazio sopra è spesso più critico della larghezza: tubi, travi o corpi illuminanti che attraversano questa zona compromettono lo scorrimento dei pannelli sul soffitto.
Errori comuni da evitare:
Misurare in un solo punto e fidarsi di quel valore unico
Basarsi sulle dimensioni della porta esistente invece del muro nudo
Ignorare pendenze del pavimento o dislivelli tra interno ed esterno
Non verificare ostacoli in quota (travi, tubazioni, faretti)
Dimenticare di misurare i muretti laterali
Annota sempre il valore minimo rilevato, fotografa i punti critici e segna un riferimento fisso (es. «misura A-B dal pavimento finito»). La guida Derchi conferma che lavorare sempre sul valore più piccolo rilevato è la regola base per evitare ordini sbagliati.
Come cambiano le misure a seconda del tipo di porta che vuoi installare?
La tipologia di porta determina quali spazi tecnici sono critici. Non tutte le misure pesano allo stesso modo.
Un consiglio: prima di misurare, decidi almeno la categoria di porta che ti interessa: sezionale, basculante, avvolgibile o scorrevole laterale. Ogni tipo ha esigenze di spazio diverse e alcune misure diventano prioritarie.
Tipo di porta | Spazio sopra il varco | Spazio laterale | Profondità interna | Note critiche |
Sezionale | 20–25 cm (molle e binari) | min. 10 cm per lato | Pari all’altezza porta + extra per motore | Verificare assenza travi/tubi sul soffitto |
Basculante | 15–20 cm (telaio e bracci) | min. 10 cm per lato | Spazio frontale di apertura esterna | Ingombro anteriore fuori dal garage |
Avvolgibile | Cassonetto: min. 231 mm | min. 5 cm per lato | Minima (telo si arrotola in alto) | Verificare impianti sopra il varco |
Scorrevole laterale | Minimo | Ampio spazio laterale libero | Limitata | Serve parete libera a lato del vano |
Per le porte sezionali, lo spazio sopra il vano è il dato più delicato: servono 20–25 cm liberi per le molle e i binari orizzontali. Travi o tubazioni in quella zona rendono l’installazione impossibile senza interventi. Gsgporteverona produce porte sezionali su misura con rilievo tecnico incluso, proprio per gestire questi vincoli.
Per le basculanti, il problema principale è lo spazio frontale: durante l’apertura, il pannello sporge verso l’esterno. Misura quanto spazio hai davanti al garage, soprattutto se il vialetto è stretto o c’è un cancello vicino. Le porte basculanti richiedono anche un architrave sufficiente per il telaio.
Per le avvolgibili, il cassonetto sopra il varco è il vincolo principale. Secondo i dati tecnici di heroal, un cassonetto compatto può partire da 231 mm di architrave, ma la misura varia con il modello. Verifica sempre la presenza di impianti elettrici o tubazioni nella zona sopra il varco.
Per le scorrevoli laterali, il fattore critico è la parete libera a lato del vano: i pannelli si spostano lateralmente e richiedono uno spazio pari alla larghezza del portone. Se il muro laterale è occupato da finestre, porte o impianti, questa soluzione non è praticabile.
Quali sono le dimensioni standard più diffuse in Italia e le tolleranze da rispettare?
Per i garage singoli, le larghezze più comuni si attestano intorno a 240–250 cm; per i doppi, 300 cm o più. Le altezze variano tipicamente nell’intervallo medio. La dimensione standard più diffusa per le avvolgibili è intorno a valori comunemente disponibili nelle misure standard.
Molti produttori offrono misure promozionali predefinite, come larghezze di 2.375, 2.500 o 2.750 mm. Se il tuo vano rientra in questi valori con le tolleranze corrette, puoi scegliere una porta a catalogo e risparmiare sui tempi e sui costi. Se il vano è fuori standard, il su misura è l’unica strada percorribile senza compromessi.
Tolleranze operative consigliate:
Spazio laterale: almeno 10 cm per lato (per le guide)
Spazio sopra il varco: 20–25 cm per meccanismi e molle
Margine aggiuntivo per automazioni a soffitto: circa 7–8 cm sull’altezza
Non ordinare mai una porta con le stesse misure esatte del vano: lascia sempre qualche centimetro di gioco
Misura | Valore tipico (garage singolo) | Valore tipico (garage doppio) | Tolleranza consigliata |
Larghezza | 240–250 cm | 300 cm o più | lascia 10 cm per lato guide |
Altezza | — | — | Misura da pavimento finito |
Spazio sopra | min. 20 cm | min. 20 cm | 20–25 cm per sezionali |
Spazio laterale | min. 10 cm | min. 10 cm | Per lato, per le guide |
Quando il vano è irregolare o le misure non rientrano negli standard, il rischio di un ordine sbagliato cresce. In questi casi, affidarsi a un rilievo professionale è la scelta che protegge l’investimento.
Cosa controllare prima di inviare le misure al fornitore?
Hai le misure in mano. Prima di inviarle, fai questi controlli: evitano sorprese in fase di montaggio.
Verifica la presenza di impianti elettrici, tubazioni o faretti nella zona sopra il varco e lungo i muretti laterali. Anche un tubo del riscaldamento a 15 cm dal soffitto può impedire l’installazione delle guide di una porta sezionale. Fotografa ogni ostacolo con una misura di riferimento visibile nell’inquadratura.
Controlla pavimento e soglie: annota l’altezza di eventuali gradini tra interno ed esterno, la presenza di scabrosità o di un pavimento non ancora finito. Tutte le misure di altezza devono riferirsi al pavimento finito, non al massetto grezzo.
Prepara una documentazione chiara da inviare al fornitore:
Foto frontale del varco (dall’esterno e dall’interno)
Foto del soffitto interno con eventuali ostacoli
Foto dei muretti laterali con metro visibile
Schema con le misure annotate e i punti di riferimento (es. «larghezza misurata a 1 m dal pavimento finito»)
Planimetria del garage, se disponibile
Un consiglio: numera ogni foto e abbinala alla misura corrispondente nel tuo schema. Un fornitore che riceve foto chiare e misure ben documentate può darti un preventivo preciso al primo tentativo, senza andate e ritorni.
Per chi vuole approfondire i controlli periodici post-installazione, la guida alla manutenzione annuale di Gsgporteverona elenca le verifiche da fare ogni anno per mantenere la porta in perfetta efficienza.
Quando ha senso richiedere un sopralluogo tecnico professionale?
Ci sono situazioni in cui misurare da soli non basta, e procedere comunque espone a costi ben più alti del sopralluogo stesso.
Chiedi un sopralluogo tecnico quando:
I muri non sono in squadra o il vano è visibilmente irregolare
Ci sono travi, tubazioni o impianti in quota che potrebbero interferire con le guide
Hai dubbi sulla profondità utile o sulla presenza di ostacoli nascosti
Il portone esistente era stato adattato e non sai le misure originali del vano
Stai valutando un’automazione e non sai se lo spazio è sufficiente
Il garage è in un edificio condominiale con vincoli strutturali
Un sopralluogo professionale include il rilievo certificato delle misure, la verifica di tutti gli ostacoli fisici, la proposta tecnica con soluzioni su misura e un preventivo dettagliato. Consente anche di valutare se sono necessarie opere murarie preliminari e di pianificare l’automazione in modo corretto. Un sopralluogo tecnico riduce concretamente il rischio di ordini fuori misura e permette di progettare soluzioni per vincoli strutturali come travi o impianti in quota.
Un consiglio: prima del sopralluogo, prepara una lista di domande: tipo di porta preferita, presenza di automazione, esigenze di isolamento termico, budget orientativo. Un tecnico che arriva con queste informazioni può darti risposte precise e soluzioni concrete già al primo incontro.
Gsgporteverona offre il sopralluogo tecnico con rilievo professionale: il tecnico verifica le misure, identifica gli ostacoli e propone la soluzione più adatta al tuo vano. Per capire come funziona il processo di progettazione su misura, consulta la guida ai passaggi per porte su misura. L’importanza di affidarsi a professionisti per l’installazione è confermata anche da chi lavora quotidianamente su questi impianti: un montaggio eseguito correttamente riduce i rischi di malfunzionamento e garantisce la sicurezza nel tempo.
Template e checklist di misurazione: cosa includere e come usarlo
Un template di misurazione ben fatto ti permette di raccogliere tutti i dati in un unico documento, da portare in cantiere e da inviare al fornitore senza dover rispondere a domande aggiuntive.
Il template deve contenere:
Campo | Cosa annotare |
Larghezza (alto/centro/basso) | Tre misure in cm, valore minimo evidenziato |
Altezza (sinistra/centro/destra) | Tre misure in cm, valore minimo evidenziato |
Profondità utile | Distanza dal varco alla parete o al primo ostacolo |
Spazio laterale (sx/dx) | Misura in cm per ciascun lato |
Spazio sopra il varco | Distanza dal bordo superiore al soffitto |
Ostacoli rilevati | Descrizione e posizione (trave, tubo, faretto, ecc.) |
Pavimento | Finito / grezzo / presenza di gradini o dislivelli |
Note fotografiche | Numero foto e descrizione del soggetto |
Compila sempre il campo «pavimento finito / grezzo»: è il riferimento da cui partono tutte le misure di altezza. Usa il valore minimo per larghezza e altezza, non la media. Se rilevi un ostacolo, annotane la posizione con una misura di riferimento (es. «trave a 35 cm dal soffitto, a 80 cm dal muretto sinistro»).
Per inviare il file al fornitore, allega le foto in alta definizione e nomina ogni immagine in modo che corrisponda al campo del template (es. «foto_01_larghezza_alto.jpg»). Richiedi il template di misurazione direttamente a Gsgporteverona: è gratuito e include il diagramma con i punti di rilievo già indicati.
Punti chiave
Misurare correttamente il vano del garage richiede almeno tre rilevazioni per larghezza e altezza, l’uso del valore minimo e la verifica degli spazi tecnici sopra e ai lati del varco prima di qualsiasi ordine.
Punto | Dettagli |
Usa sempre il valore minimo | Misura larghezza e altezza in tre punti e ordina in base alla misura più piccola rilevata. |
Spazio sopra: 20–25 cm | Per i portoni sezionali servono almeno 20–25 cm liberi sopra il varco per molle e binari. |
Non fidarti della porta esistente | Misura il muro nudo: i portoni vecchi sono spesso stati adattati e non rispecchiano il vano reale. |
Tolleranze e spazi laterali | Lascia almeno 10 cm per lato per le guide; aggiungi 7–8 cm sull’altezza se prevedi un’automazione. |
Gsgporteverona: sopralluogo e su misura | Per vani irregolari o complessi, Gsgporteverona offre rilievo tecnico certificato e porte su misura. |
Perché il sopralluogo fa la differenza: parola dall’installatore
Chi lavora ogni giorno su questi impianti sa che i problemi più costosi non vengono dalla porta sbagliata, ma dalle misure sbagliate. Ho visto ordini annullati per una trave non rilevata a 22 cm dal soffitto, che impediva fisicamente il montaggio delle guide di un sezionale. Ho visto pavimenti in pendenza che nessuno aveva misurato, con il risultato che la porta non chiudeva a filo e lasciava uno spazio di 4 cm sul lato basso. Situazioni che un rilievo professionale avrebbe risolto in venti minuti.
Il punto non è che misurare da soli sia impossibile. È che certi dettagli, come una tubazione nascosta dal rivestimento, un impianto elettrico fuori norma in quota o un muro non in squadra di 3 cm, non si vedono a occhio nudo e non emergono da un metro a nastro. Emergono quando un tecnico conosce cosa cercare e dove guardare. Il valore del sopralluogo non è nel rilievo delle misure in sé, ma nella capacità di leggere il vano nel suo insieme e proporre una soluzione che funziona davvero, senza sorprese al momento del montaggio.
Sopralluogo e preventivo gratuito con Gsgporteverona
Chi ha le misure pronte può ordinare con sicurezza. Chi ha dubbi, un vano irregolare o vuole un’automazione, ha bisogno di qualcosa di più: un tecnico che valuta il vano di persona e propone la soluzione giusta.
Gsgporteverona offre sopralluogo tecnico gratuito con rilievo certificato, preventivo dettagliato e gestione completa delle pratiche per le detrazioni fiscali del 50%. Le porte sezionali e le basculanti sono prodotte su misura, con garanzia di 5 anni e assistenza post-vendita inclusa. Il servizio copre progettazione, installazione e manutenzione: un unico interlocutore dall’ordine al collaudo.
Contatta Gsgporteverona per prenotare il sopralluogo o per ricevere il template di misurazione gratuito. Puoi anche richiedere il preventivo online con le misure già rilevate: il team risponde con una proposta tecnica personalizzata, senza impegno.
